Un radar fonctionnel

Publié le par Pascal Coquet

Le but est d'utiliser le moteur d'un micro servo pour faire tourner un radar, un treuil, un guindeau...En l’occurrence là il s'agit d'entrainer un radar.

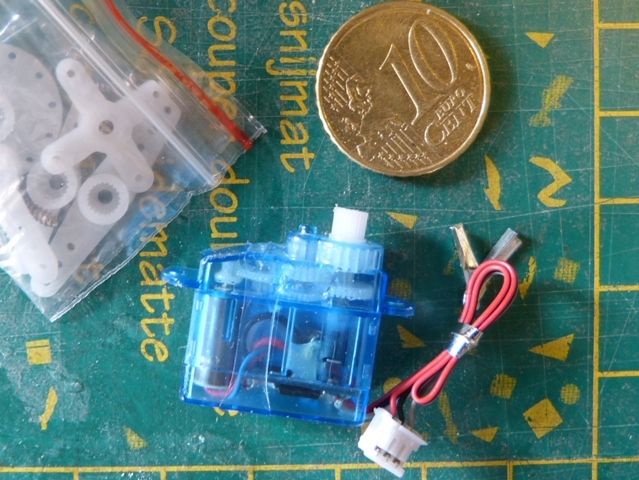

1. On utilise donc un servo, le plus petit et le moins cher possible. (j'avais un nano servo de chez Hobby King de 2.5g pour 6.7Kg/cm)

2. On le bloque dans un étau et on ôte délicatement le couvercle avec un cutter. - Attention aux engrenages ! - En pressant la couronne du haut, rien ne bouge. Il faut enlever la pièce ou scier le téton qui empêche le moteur de tourner librement.

On enlève la pièce bloquante
On enlève la pièce bloquante

On enlève la pièce bloquante

3. Ceci étant fait, on remet le couvercle et on s'occupe du bas, de façon à accéder au moteur.

Accès au moteur
Accès au moteur

Accès au moteur

4. Petite soudure délicate, à ce stade il ne reste que le moteur et les pignons. On a ôté la commande servo.

le moteur...

le moteur...

Simple shéma

5. Pour le ralentir j'ai utilisé 4 diodes shotky montées en série sur le +. (on peut utiliser des diodes ordinaires mais les shotky sont plus résistantes). On peut aussi installer un régulateur de tension, un potentiomètre ajustable...Etc.

montage des diodes sur une plaque d'essai, j'ai soudé 2 petits clous dessus pour brancher la prisee.
montage des diodes sur une plaque d'essai, j'ai soudé 2 petits clous dessus pour brancher la prisee.

montage des diodes sur une plaque d'essai, j'ai soudé 2 petits clous dessus pour brancher la prisee.

Et pourtant il tourne !

Mettons le tout dans boitier en bois (fait de boite de camembert), faisons un support sur l'axe du servo et installons une parabole.

Un radar fonctionnel
Un radar fonctionnel
Un radar fonctionnel

------------------------------------------------------------------------------------------------------------------------------------
